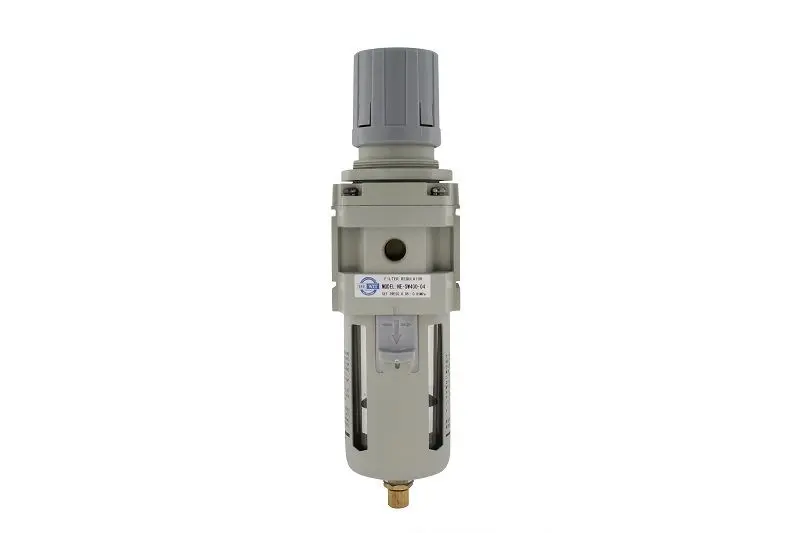

SW Series - Filtro regulador

  Características

  • Un solo módulo dos funciones (filtro y regulador).
  • Precisión en la regulación.
  • Regulación estable de presión.
  • Perilla giratoria con bloqueo.
  • Opción de vaso totalmente metálico.
  • Opción con purga manual o automática.

Catálogo de la serie

Especificaciones técnicas

Tipo de flujo

Aire Comprimido

Grado de filtración

5 μm (40 μm opcional)

Conexión neumática

M5, 1/8", 1/4", 3/8", 1/2", 3/4", 1"

Temperatura de Trabajo

0 - 60°C (150 °F)

Rango de regulación

0.05 a 0.85 MPa
Tamaño 100 es de 0.05 a 0.7 MPa

Presión de trabajo máxima

0.85 MPa (purga automática)

1.0 MPa (purga manual)

Material del cuerpo

Aluminio

Material del vaso

Policarbonato / Acero (guarda metálica)

Aluminio (vaso metálico)

Sellos

NBR

Modelo

Conexión

CAD & PDF

SW100-M5

M5



SW200-01 1/8"


SW200-01D

1/8"


SW200-01M

1/8"


SW200-01DM

1/8"


SW200-01U

1/8"


SW200-01DU

1/8"


SW200-02

1/4"


SW200-02D

1/4"


SW200-02M

1/4"


SW200-02DM

1/4"


SW200-02U

1/4"


SW200-02DU

1/4"


SW300-02

1/4"


SW300-02D

1/4"


SW300-02M

1/4"

soon

SW300-02DM

1/4"


SW300-03

3/8"


SW300-03D

3/8"


SW300-03M

3/8"


SW300-03DM

3/8"


SW400-04

1/2"


SW400-04D

1/2"


SW400-04M

1/2"


SW400-04DM

1/2"


SW500-06

3/4"


SW500-06D

3/4"


SW500-06M

3/4"


SW500-06DM

3/4"


SW500-10

1"


SW500-10D

1"


SW500-10M

1"


​SW500-10DM

1"
