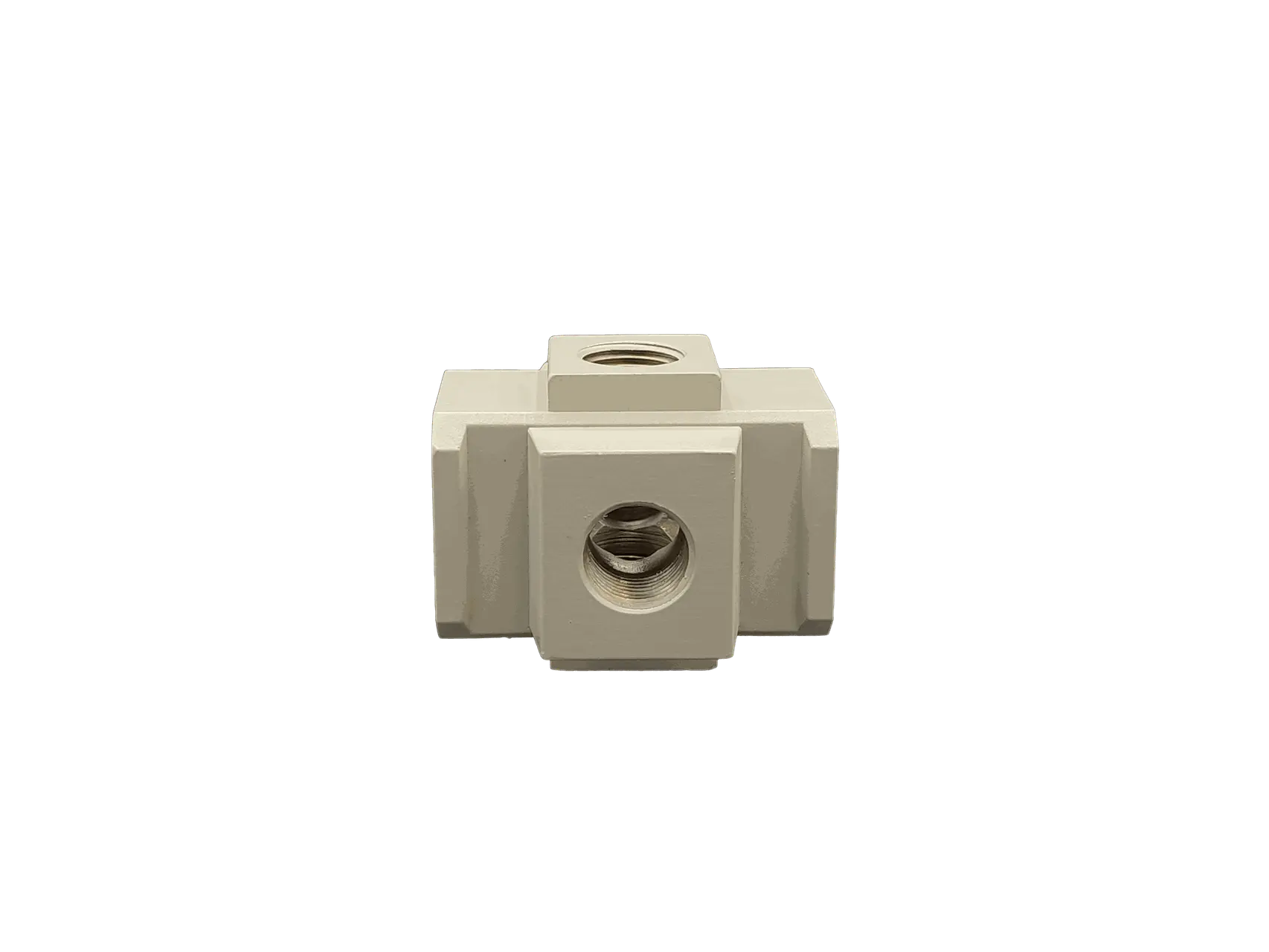

SAX - Distribuidor de aire comprimido

  Características

  • Módulo de derivación para la distribución de aire comprimido.
  • Instalación modular con módulos de la misma serie.
  • 4 salidas de derivación (superior, inferior, posterior y frontal).
  • Ideal para montajes de módulos externos, por ejemplo: reguladores de presión, presostatos, etc.
  • Apto para derivar diferentes calidades de aire.

Catálogo de la serie

Especificaciones técnicas

Tipo de flujo

Aire Comprimido

Forma constructiva

Módulo de derivación

Temperatura de Trabajo

0 - 60°C (150 °F)

Presión de trabajo

1.0 MPa

Material del cuerpo

Aluminio

Caudal nominal

 Tomar el caudal menor de los módulos anteriores conectados

Modelo

Conexión

CAD & PDF

SAX200-01

1/8"



SAX300-02

1/4"


SAX400-03

3/8"


SAX500-04

1/2"
